快速排氣閥P41X/P42X
- 品牌：???瑞奇閥門
- 型號：???P41X/P42X
-
|
序號
|
零件名稱
|
鑄鐵
|
鑄鋼
|
|
Z
|
C
|
|
|
|
1
|
閥體
|
鑄鐵
|
WCB
|
|
2
|
閥蓋/上蓋
|
鑄鐵
|
WCB
|
|
3
|
浮球
|
不銹鋼
|
不銹鋼
|
|
4
|
杠桿
|
鋁青銅(或2Cr13)
|
2Cr13
|
|
5
|
塞頭
|
橡膠
|
橡膠
|
|
6
|
螺絲/螺帽
|
35#鋼
|
B7/2H
|
|
公稱通徑 DN（mm）
|
D
|
D1
|
D2
|
D3
|
H
|
Z-Φd
|
|
50
|
160
|
125
|
100
|
175
|
245
|
4-14
|
|
80
|
195
|
160
|
135
|
220
|
285
|
4-18
|
|
100
|
215
|
180
|
155
|
240
|
315
|
8-18
|
|
125
|
245
|
210
|
185
|
310
|
415
|
8-23
|
|
150
|
280
|
240
|
210
|
310
|
425
|
8-23
|
|
200
|
335
|
295
|
265
|
380
|
465
|
8-23
|
|
250
|
405
|
335
|
319
|
325
|
485
|
12-24
|
|
300
|
460
|
410
|
370
|
478
|
520
|
12-24
|
|
規格
|
25
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
|
立方米 /小時
|
2.5 5
|
7-14
|
13-26
|
17-34
|
29-58
|
39-78
|
61-122
|
95-190
|

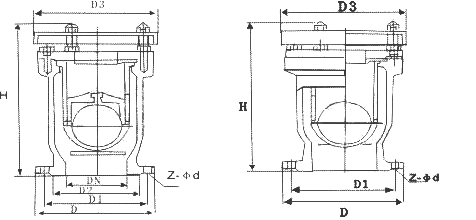

結構圖：
主要外形及連接尺寸：
公稱通徑
D
D1
D2
D3
H
Z-φd
DN(mm)
25
115
85
57
150
240
4-14
50
160
125
102
165
270
4-14
80
195
160
138
200
300
4-18
100
215
180
158
220
335
8-18
150
280
240
212
290
430
8-13
200
335
295
268
340
505
8-23
