你的位置：首頁 > 公司產品 > 蝶閥 > 液動蝶閥

液控緩閉止回蝶閥

更新：2017-08-26 11:55:13??????點擊：
  • 品牌：???瑞奇閥門
  • 型號：???HD7X41X
  • 在線訂購
  • 掃描對應二維碼進一步了解液控緩閉止回蝶閥產品
產品介紹
【產品用途】
HD7X41X 型 PN6~PN16 液控緩閉止回蝶閥主要用在熱電廠并聯機組和煤氣余熱發電機組上，用以作為保護系統安全得緊急切斷閥門。

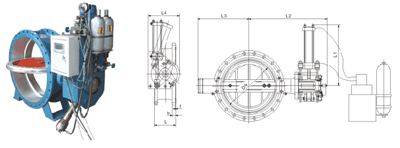

主要外形和連接尺寸

DN PN L L1 L2 L3 L4 法蘭連接尺寸
400 0.6 216 556 1449 320 440 GB/T17241
GB/T9113
1.0 216 556 1449 330 440
1.6 216 556 1449 345 440
450 0.6 222 556 1449 370 440
1.0 222 556 1449 380 440
1.6 222 580 1449 395 490
500 0.6 229 580 1449 400 440
1.0 229 580 1449 410 490
1.6 229 580 1449 425 490
600 0.6 267 580 1449 440 490
1.0 267 580 1449 460 490
1.6 267 625 1820 470 490
700 0.6 292 625 1449 436 490
1.0 292 625 1820 550 545
1.6 292 625 1820 570 545
800 0.6 318 625 1820 625 490
1.0 318 625 1820 640 545
1.6 318 625 1820 660 545
900 0.6 330 625 1820 700 545
1.0 330 625 1820 710 545
1.6 330 675 1820 725 610
1000 0.6 410 625 1820 760 610
1.0 410 675 1820 770 610
1.6 410 675 2180 790 610
1200 0.6 470 675 1820 875 610
1.0 470 675 2180 890 610
1.6 470 729 2180 915 720
1400 0.6 530 729 2180 1000 720
1.0 530 729 2180 1020 720
1.6 530 781 2180 1045 960
1600 0.6 600 781 2180 1120 720
1.0 600 781 2180 1140 960
【結構圖片】
